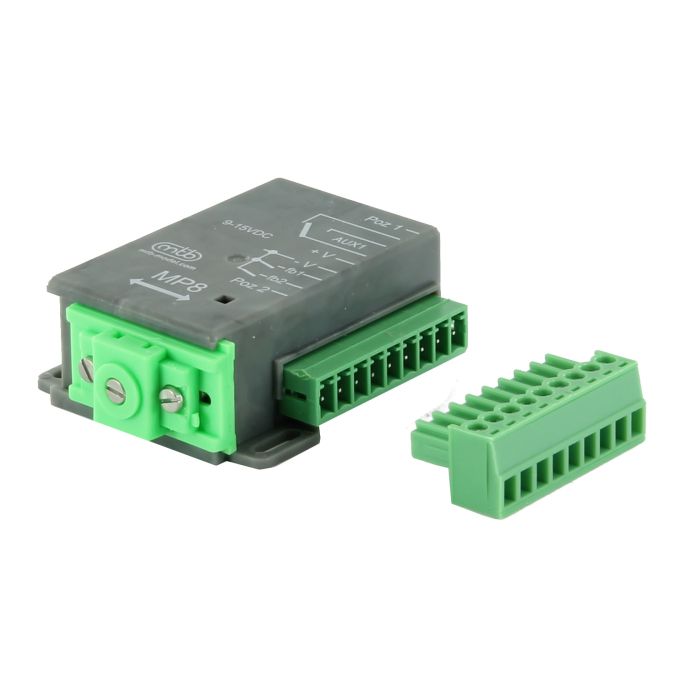

MTB Model MP8 - Impulsgestuurde wisselaandrijving - 30x42 mm (MP8)

• Motorische wisselaandrijving met pulsbesturing, vervanging voor MP6
• Universele aansluiting als elektromagnetische schakelaar
• Pulsbesturing
• 4 instelbare slaglengtes: 3, 6, 9 en 12 mm
• 1x onafhankelijke schakelcontact + 2x terugmelding
• Eenvoudige installatie met afneembare stekker

De slaglengte is instelbaar in vier stappen (3, 6, 9 en 12 mm) door de positie van de pin in de houder aan te passen. Het koppelsysteem zorgt voor een soepele beweging naar de eindpositie en de vergrendeling ervan.

De MP8-wisselaandrijving dient als vervanging voor de standaard tweespoel-schakelaar, met een korte pulsbesturing. De voedingsspanning bedraagt 9-14V DC, die continu moet worden aangesloten (+V en -V). De omschakeling naar de eindpositie gebeurt via een geheugenschakelrelais, dat wordt geactiveerd door een korte puls (min. 40 ms) van de besturing/schakelaar. De puls-ingangen zijn POS1 en POS2; door een ingang op -V (gemeenschappelijk nulpunt) te schakelen, wordt de beweging gestart. De elektronica van de schuifmechaniek zorgt voor een soepele schakeling en beweging naar de eindpositie, zelfs als de stuurpuls al voorbij is.

De uitgangen (fb1, fb2) zijn bedoeld voor de weergave van de eindstand van de schakelaar via een LED of gloeilamp; deze contacten schakelen bij het bereiken van de negatieve spanning (-V). Eventueel kunnen de uitgangen ook worden gebruikt als terugmelding van de apparaatpositie naar de besturingselektronica.

Voor extra toepassingen is de aandrijving voorzien van een potentiaalvrij schakelcontact met een capaciteit van 1A. Eindschakelaars en relais zorgen ervoor dat de eindstand behouden blijft, zelfs na het herstellen van een onderbroken voedingsspanning.
