ESU LoLokPilot 5 micro DCC, 6-pin Direkt gewinkelt - - TT / N (ESU59857)

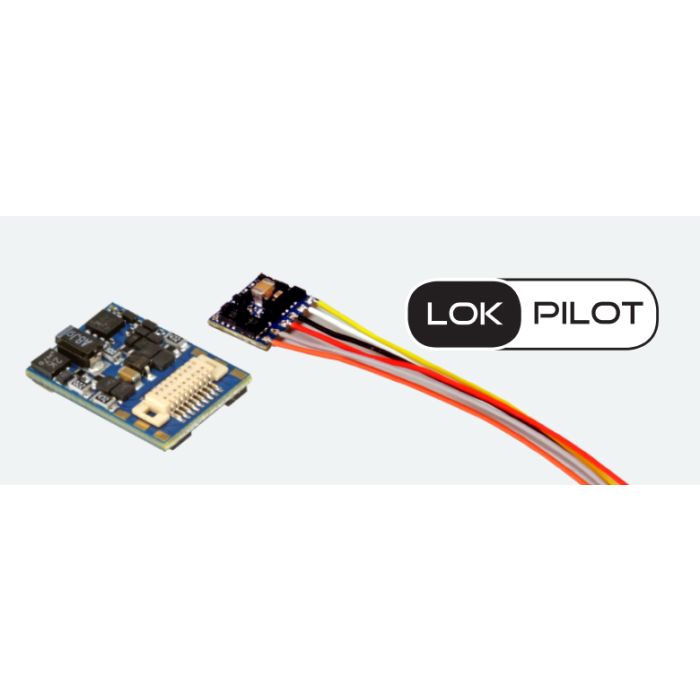

LokPilot 5 micro – De Kleinste Digitale Decoder van ESU

De LokPilot 5 micro is de kleinste digitale decoder die ESU tot nu toe heeft geproduceerd. Dankzij het gebruik van subminiatuurcomponenten, 8-laagse printplaten en de modernste productietechnieken is hij met slechts 8,0mm x 7,0mm en een dikte van slechts 2,4mm (bij de condensator: 2,9mm) zo klein dat hij zelfs in zeer kleine locomotieven van de schalen Z, N of TT past. Toch is er geen compromis gesloten op het gebied van functionaliteit en robuustheid in vergelijking met de grotere versies.

De LokPilot 5 micro decoders worden geleverd met alle gangbare interfaces. De varianten met Next18- of PluX16-interface hebben een iets groter formaat van 13,0mm x 9,2mm, maar ondersteunen daarnaast ook het mfx®-compatibele M4-protocol.

Bedrijfsmodi
De LokPilot 5 micro is een echte multiprotocol decoder. Hij ondersteunt de protocollen DCC, Motorola®, Selectrix® en M4.

In DCC-formaat zijn 14 tot 128 snelheidsstappen standaard, net als 2- en 4-cijferige adressen en tot 32 functies. Dankzij RailComPlus® melden de decoders zich volledig automatisch aan bij een geschikte digitale centrale.
Hij ondersteunt alle DCC-programmeermodi en dankzij RailCom® kunnen met compatibele centrales de CV-waarden op de hoofdbaan worden uitgelezen. Voor centrales die alleen CV’s van 1-255 kunnen programmeren, zijn hulpregisters beschikbaar.
Motorola®-gebruikers profiteren van 28 snelheidsstappen en 255 adressen. Drie extra Motorola®-adressen maken de bediening van 16 functies mogelijk. Een ingebouwde programmeermodus maakt herprogrammering mogelijk, zelfs met de klassieke Control Unit 6021.
De Next18- en PluX16-varianten bieden daarnaast automatische aanmelding bij mfx®-compatibele centrales dankzij het M4-protocol. Alle 32 functietoetsen worden hierbij ondersteund.
De LokPilot 5 micro decoder herkent Märklin®-remsecties, evenals ZIMO® HLU/ZACK-commando’s en het Lenz® ABC-systeem. Remmen met DCC-remmodules of gelijkspanning is ook mogelijk. Daarnaast stopt de decoder bij een Selectrix®-remdiode. Dankzij de ABC-pendeltreinautomaat kan de trein automatisch tussen twee stations pendelen.

De LokPilot 5 micro decoder kan worden gebruikt op analoge gelijkstroombanen. De varianten met Next18 of PluX16 kunnen ook op analoge wisselstroombanen worden gebruikt. De maximale snelheid kan hierbij afzonderlijk worden ingesteld.

De decoder schakelt volledig automatisch "on-the-fly" tussen de verschillende bedrijfsmodi. Meestal is geen aanpassing nodig.

Functies
Wij begrijpen dat u uw locomotieven zo realistisch mogelijk wilt hebben. Daarom hebben wij de LokPilot 5 micro uitgerust met een indrukwekkend aantal functie-uitgangen.

De versies met een 6- of 8-polige bedrading bieden 4 versterkte functie-uitgangen met elk 180mA uitgangsstroom, evenals twee logicaniveau-uitgangen voor servo’s of SUSI.
De varianten met Next18 of PluX16-interface hebben in totaal 6 versterkte uitgangen en twee logicaniveau-uitgangen.
Alle belangrijke lichtfuncties zijn aanwezig, en de helderheid van elke uitgang kan individueel worden ingesteld.
De decoder ondersteunt automatisch ontkoppelen en aandrukken bij gebruik van ROCO®, Krois® en Telex®-koppelingen.
Motorbesturing
De motorbesturing van de LokPilot 5 micro is opnieuw grondig verbeterd.

Een variabel instelbare PWM-klokfrequentie van 10kHz tot 50kHz zorgt voor superstille werking, vooral bij klokankermotoren – het typische "brommen" is verleden tijd.
De lastregeling kan nu worden aangepast met tot 10 CV-instellingen, zelfs voor moeilijke gevallen.
De unieke "Autotune"-functie maakt automatische kalibratie van de decoder aan de motor mogelijk.
De LokPilot 5 micro levert tot 0,75A motorstroom, wat ruim voldoende is voor de beoogde toepassingen.
Bedrijfzekerheid
Indien gewenst kan een PowerPack worden aangesloten op de LokPilot 5 micro om vuile railsecties te overbruggen.

Bescherming
Uiteraard zijn zowel de motoraansluiting als de functie-uitgangen beveiligd tegen overbelasting. Wij willen dat u zo lang mogelijk plezier heeft van uw decoder.
