ESU LokPilot 5 micro DCC/MM/SX, 6-pin Direkt gewinkelt, Spurweite N, TT - - TT / N (ESU59837)

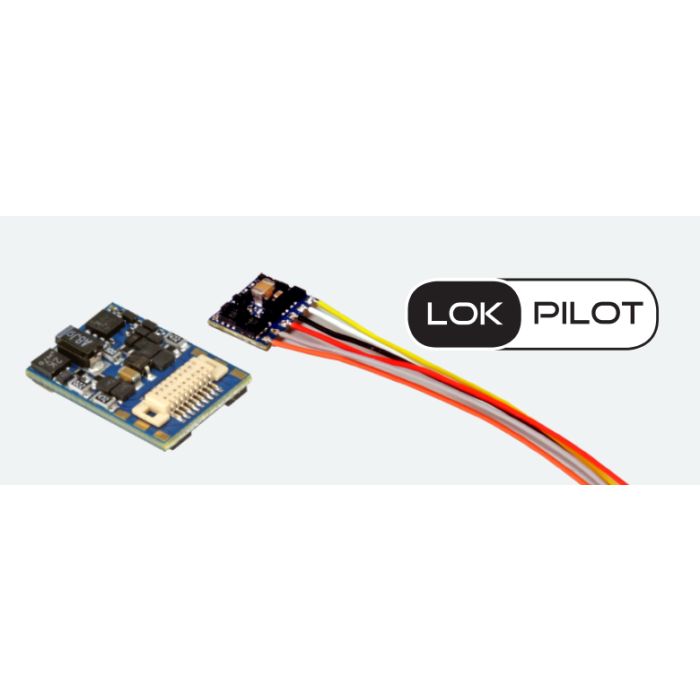

LokPilot 5 micro – De Kleinste Digitale Decoder van ESU
De LokPilot 5 micro is de kleinste digitale decoder die ESU tot nu toe heeft geproduceerd. Dankzij het gebruik van subminiatuurcomponenten, 8-laagse printplaten en geavanceerde productietechnologie heeft deze decoder een formaat van slechts 8,0 mm x 7,0 mm en een dikte van 2,4 mm (bij de condensator: 2,9 mm). Hierdoor past hij zelfs in de kleinste locomotieven van de schalen Z, N of TT. Ondanks het compacte formaat zijn er geen concessies gedaan op het gebied van functionaliteit en robuustheid ten opzichte van de grotere modellen.

De LokPilot 5 micro wordt geleverd met alle gangbare interfaces. De versies met een Next18- of PluX16-interface zijn iets groter (13,0 mm x 9,2 mm), maar ondersteunen ook het mfx®-compatibele M4-protocol.

Bedrijfsmodi
De LokPilot 5 micro is een echte multiprotocol-decoder. Hij ondersteunt de DCC, Motorola®, Selectrix® en M4 protocollen.

In DCC-modus ondersteunt hij 14 tot 128 rijstappen, 2- en 4-cijferige adressen en tot 32 functies.
Dankzij RailComPlus® registreert de decoder zich automatisch bij een geschikte digitale centrale.
Hij ondersteunt alle DCC-programmeermodi, en met RailCom® kunnen CV-waarden op de hoofdbaan worden uitgelezen. Voor centrales die alleen CV’s van 1-255 kunnen programmeren, zijn er hulpregisters.
Voor Motorola®-gebruikers biedt de decoder:

Tot 28 rijstappen en 255 adressen.
Extra 3 Motorola®-adressen voor het activeren van 16 functies.
Een ingebouwde programmeermodus, waarmee zelfs de oude Control Unit 6021 de decoder kan herprogrammeren.
De versies met Next18- of PluX16-interface ondersteunen daarnaast automatische registratie bij mfx®-compatibele centrales dankzij het M4-protocol. Hierbij kunnen alle 32 functietoetsen gebruikt worden.

De LokPilot 5 micro herkent:

Märklin®-remsecties,
ZIMO® HLU/ZACK-commando’s,
Het Lenz® ABC-systeem.
Remmen met DCC-remmodules of gelijkspanning is ook mogelijk. Bovendien stopt de decoder ook op een Selectrix®-remdiode. Met de ABC-pendelautomaat kan de trein automatisch heen en weer rijden tussen twee stations.

De LokPilot 5 micro kan op analoge gelijkstroombanen worden gebruikt. De Next18- en PluX16-versies ondersteunen ook analoge wisselstroombanen. In analoge modus kan de maximale snelheid afzonderlijk worden ingesteld.

De decoder schakelt volledig automatisch "on-the-fly" tussen de verschillende bedrijfsmodi, zonder dat er instellingen nodig zijn.

Functies
Wij begrijpen dat u uw locomotieven zo realistisch mogelijk wilt laten rijden. Daarom hebben we de LokPilot 5 micro uitgerust met veel functionele uitgangen.

6-polige of 8-polige bekabelde versies:
4 versterkte functie-uitgangen (180 mA per uitgang).
2 logische uitgangen voor servo’s of Susi.
Next18- of PluX16-versies:
6 versterkte uitgangen.
2 logische uitgangen.
Alle belangrijke verlichtingsfuncties zijn aanwezig, en de helderheid van elke uitgang is individueel instelbaar.

De decoder ondersteunt ook het automatisch aan- en afkoppelen voor ROCO®, Krois® en Telex®-koppelingen.

Motorregeling
De motorregeling van de LokPilot 5 micro is opnieuw ingrijpend verbeterd.

Een variabel instelbare PWM-frequentie van 10 kHz tot 50 kHz zorgt voor een superstille werking, vooral bij klokankermotoren, zodat het typische "brommen" verdwijnt.
De lastregeling kan nu met tot 10 CV’s worden aangepast, zelfs voor moeilijke motorconfiguraties.
De unieke "Autotune"-functie stelt de decoder automatisch af op de motor.
De LokPilot 5 micro levert tot 0,75 A motorstroom, ruim voldoende voor de beoogde toepassingen.
Bedrijfszekerheid
Op de LokPilot 5 micro kan een optionele PowerPack worden aangesloten, zodat de locomotief niet stilvalt bij vervuilde spoorsecties.

Beveiliging
Uiteraard zijn zowel de motoruitgang als de functies beveiligd tegen overbelasting. Wij willen dat u zo lang mogelijk plezier hebt van uw decoder!
